Ларингоскоп по LCD

Функциональный медицинский прототип, выполненный по технологии LCD с использованием инженерной смолы

По индивидуальному техническому заданию мы выполнили печать корпуса ларингоскопа и вспомогательного крепёжного элемента, предназначенных для использования в составе учебных медицинских тренажёров. Основная задача заключалась в получении точной, прочной и устойчивой к дезинфекции конструкции, пригодной для демонстрационных и учебных манипуляций.

Постановка задачи

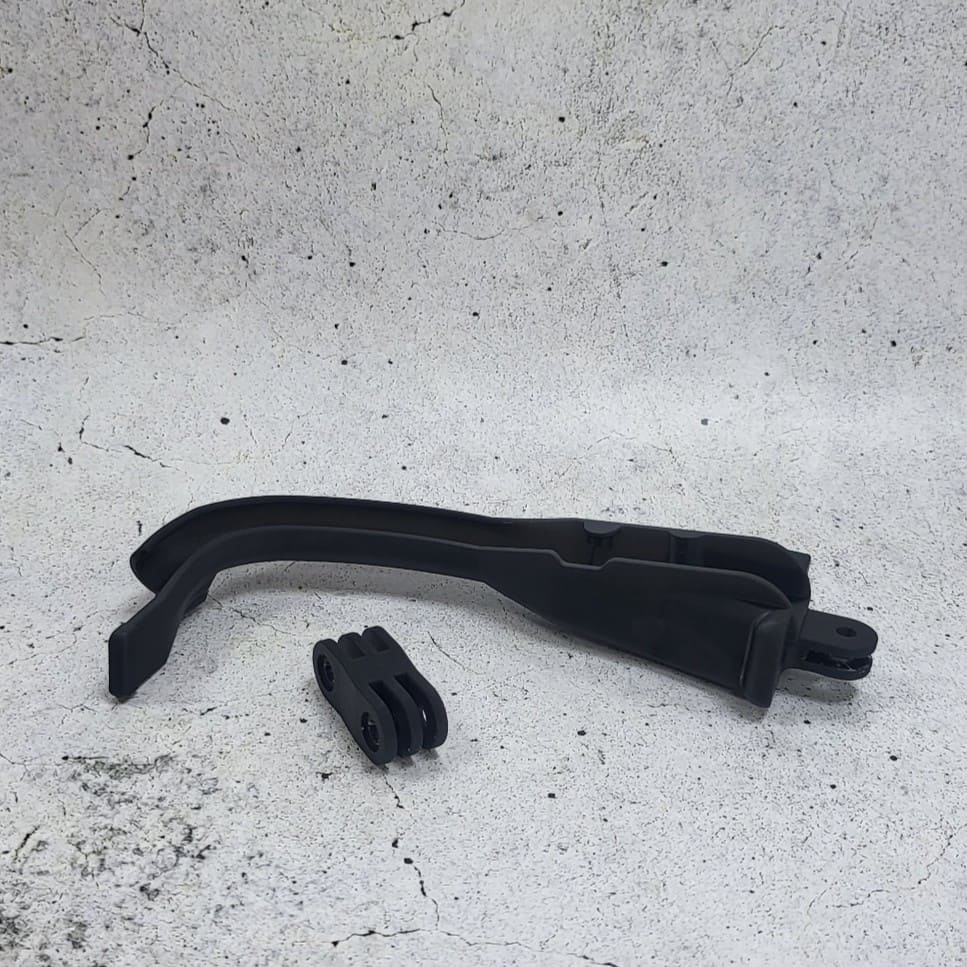

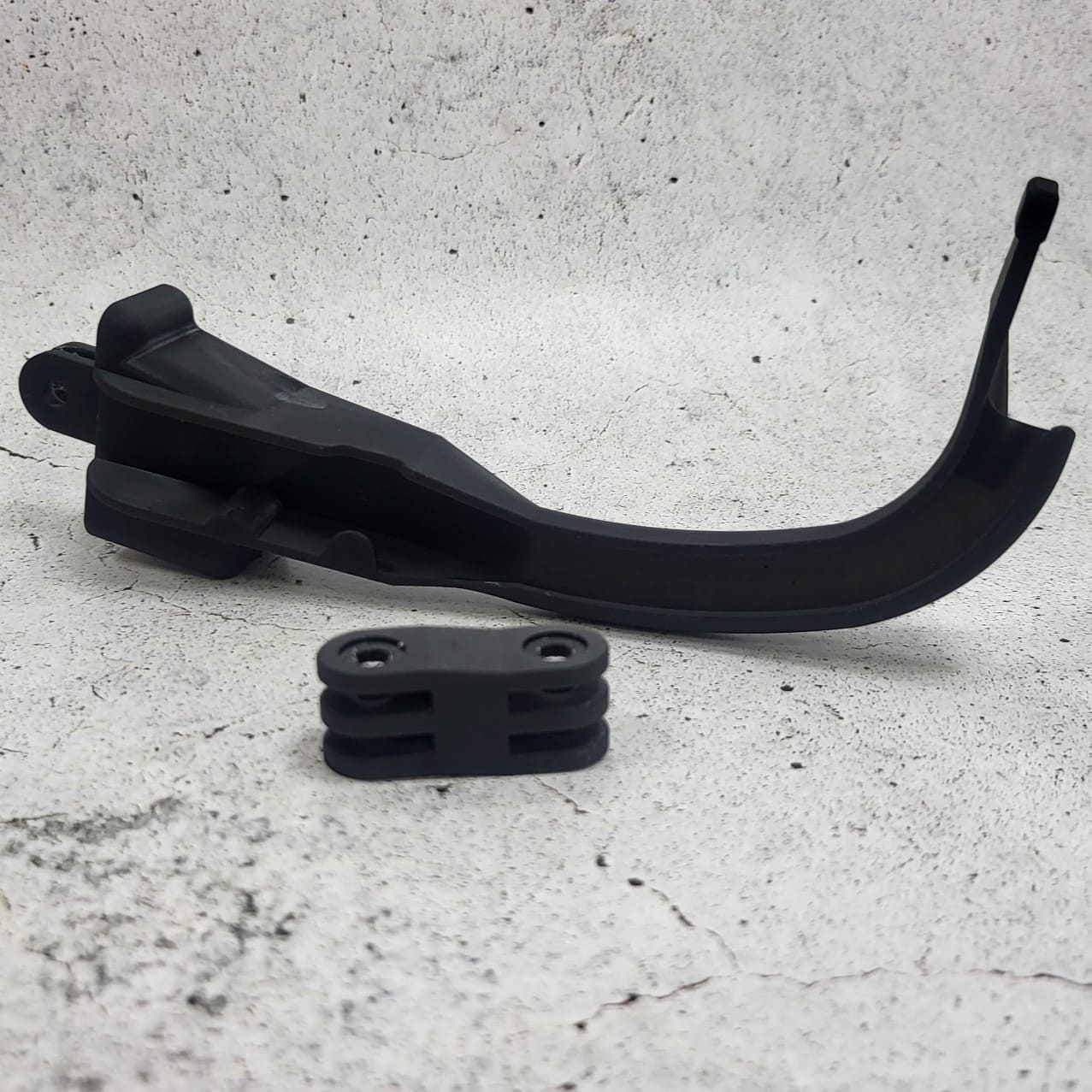

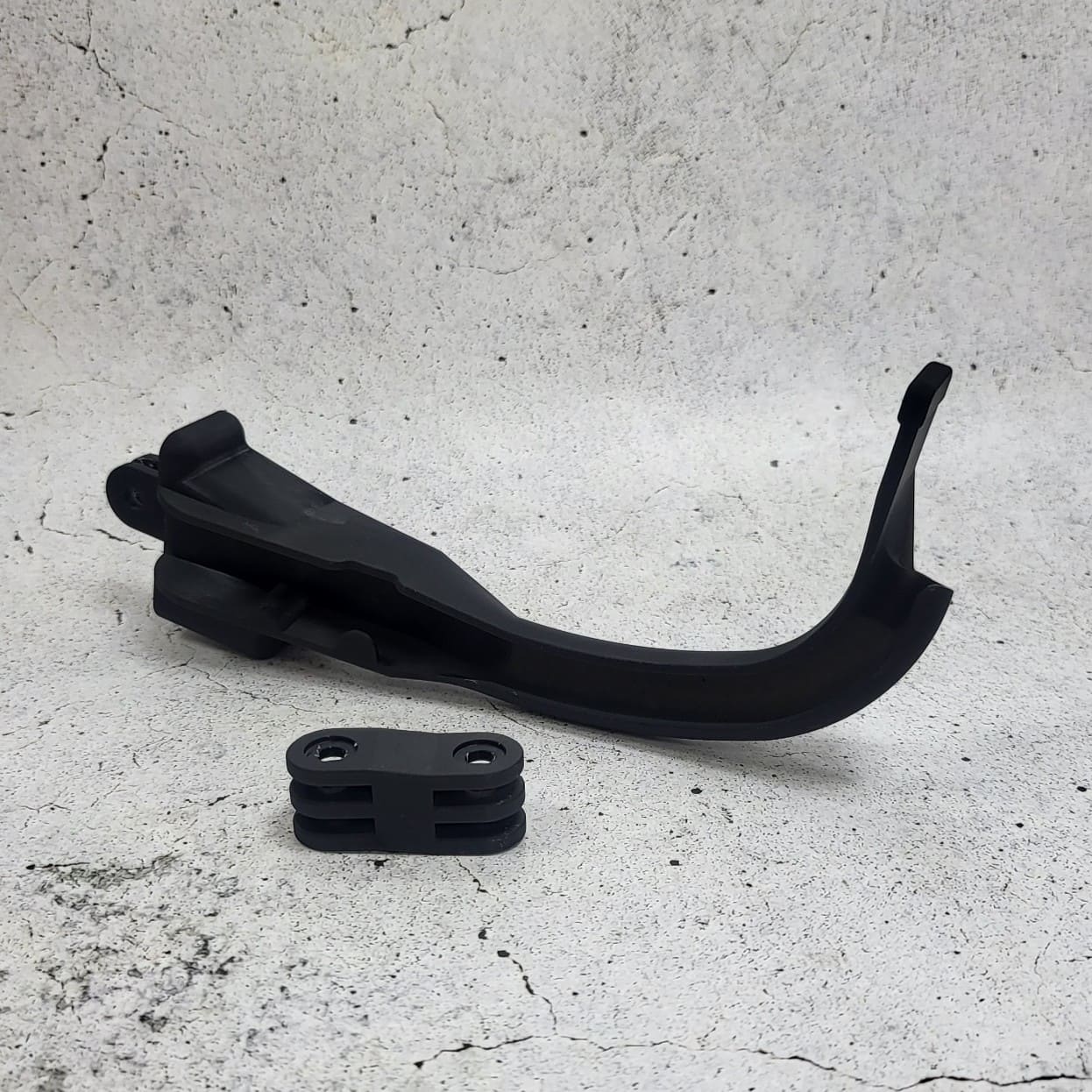

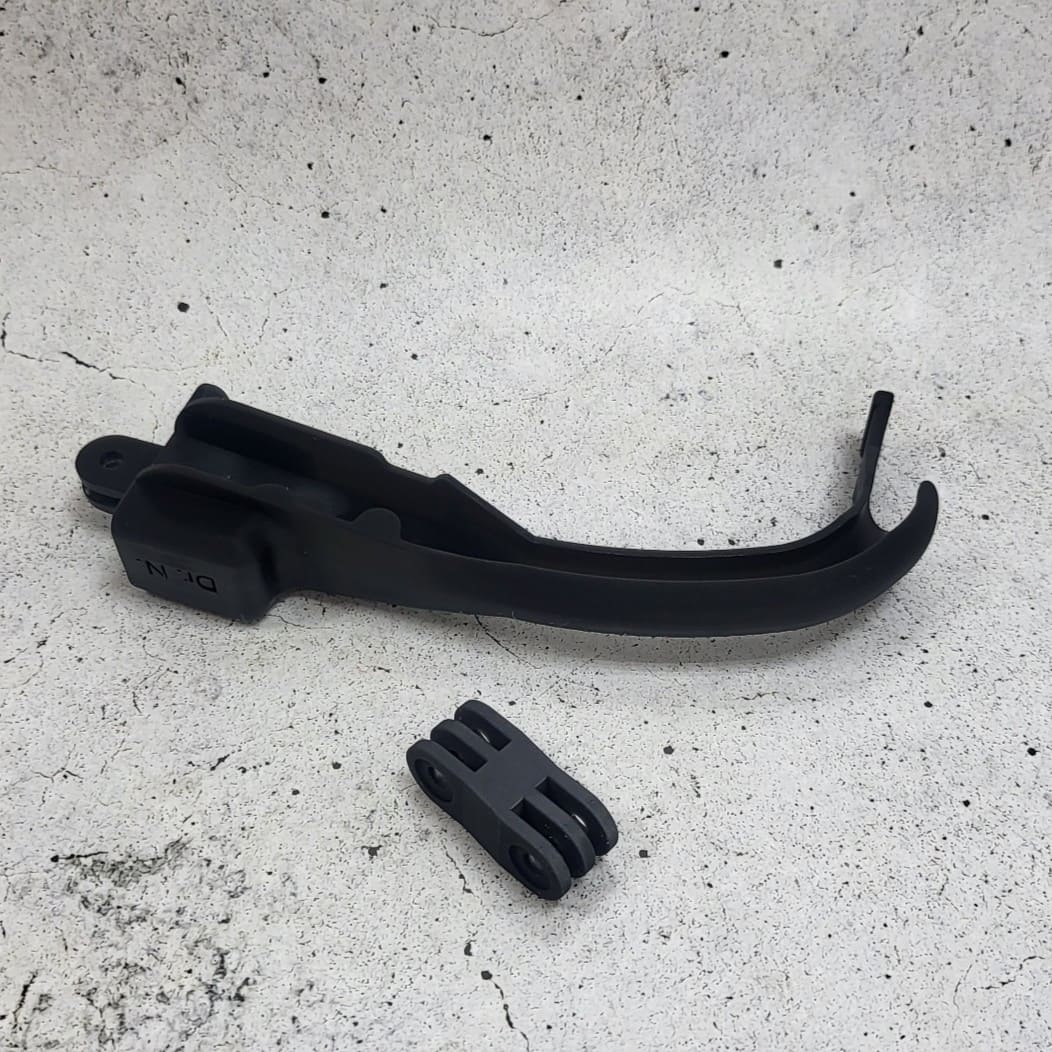

Клиент предоставил 3D-модель, состоящую из двух деталей:

1. Корпус ларингоскопа — анатомически изогнутая форма с направляющими и фиксаторами, рассчитанная на установку в тренажёр или симулятор.

2. Крепёжный элемент — вспомогательная деталь, предназначенная для надёжной фиксации изделия в сборке.

Ключевыми требованиями были высокая точность изготовления, чистота поверхности, отсутствие деформаций и стойкость к спиртовой и термической обработке.

Технология и материал

Мы использовали LCD-технологию фотополимерной печати с применением прочной инженерной смолы, обладающей высокой детализацией, стабильной геометрией и стойкостью к агрессивным средам.

Печать производилась с тонким слоем (50 мкм), с точно настроенным временем засветки для каждого слоя, что обеспечило чёткую проработку формы без дефектов.

После завершения печати изделия прошли стандартную постобработку:

• Промывку в изопропиловом спирте (IPA)

• УФ-отверждение для достижения полной прочности

• Дополнительно была выполнена термическая стерилизация в сухожаре, что особенно важно для медицинских условий эксплуатации

Результат

Изделия получились прочными, точными и полностью пригодными для многократного использования в составе учебного оборудования. Поверхности чистые и гладкие, геометрия стабильна даже после стерилизации.

Проект подтвердил, что фотополимерная печать с посттермической обработкой — надёжный и эффективный способ производства функциональной медицинской оснастки, требующей как точности, так и устойчивости к санитарной обработке.
